低饱和压降晶体管—提升低压系统效率的成熟之选
在许多低电压（如5V、12V、24V）的功率开关与线性调节电路中，系统的整体效率与发热量，很大程度上取决于一个关键器件参数——双极型晶体管的饱和压降。
技术优势：为何选择低饱和压降设计？
传统的双极型晶体管在深度饱和时，其集电极与发射极之间的电压降相对较高，通常在0.5V以上。这看似微小的压差，在低压大电流应用中会导致可观的功率损耗，这些损耗直接转化为热量，限制系统效率。
而低饱和压降晶体管通过优化集电区结构、掺杂工艺及金属接触，能将此压降显著降低至0.1V-0.3V的典型范围。
这一改进带来三大直接效益：
1、显著降低导通损耗：提升系统整体能效，有利于延长电池供电设备续航时间。
2、大幅减少发热：降低温升，有助于提高系统长期可靠性，并可简化散热设计，使设备轻便化。
3、保持BJT固有优点：驱动电路简单（可直接由MCU GPIO控制），且没有MOSFET体二极管的反向恢复问题，工作状态更稳定。

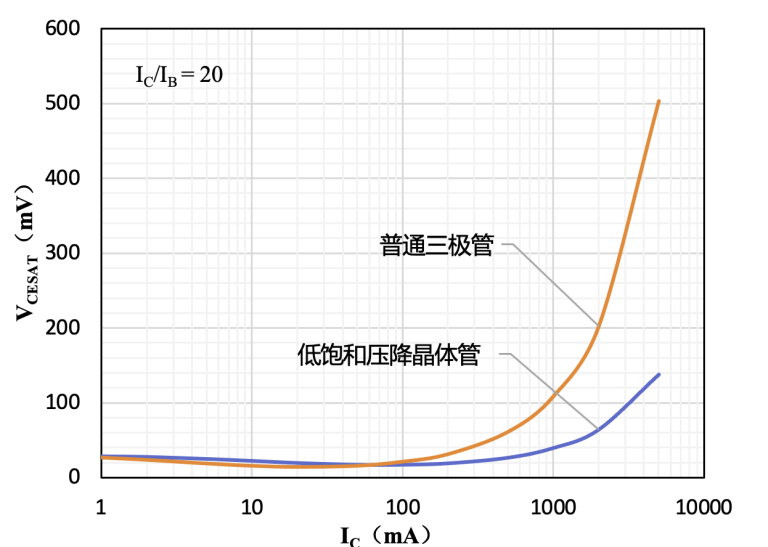

传统双极型晶体管与低饱和压降晶体管Vce(sat)对比
银河微电解决方案：可靠工艺下的性能优化
基于对上述市场需求的深刻理解，银河微电在成熟的双极型晶体管技术平台上进行了一系列针对性工艺与设计优化，推出了通过车规级可靠性认证（AEC-Q101）的低饱和压降晶体管系列，旨在为客户提供高可靠性、高性价比的解决方案。
我们的产品当前主要覆盖6A、100V以内的电流、电压范围，并正稳步向更高规格拓展。
为方便您快速查找，以下是我们产品命名规则与典型型号推荐清单。

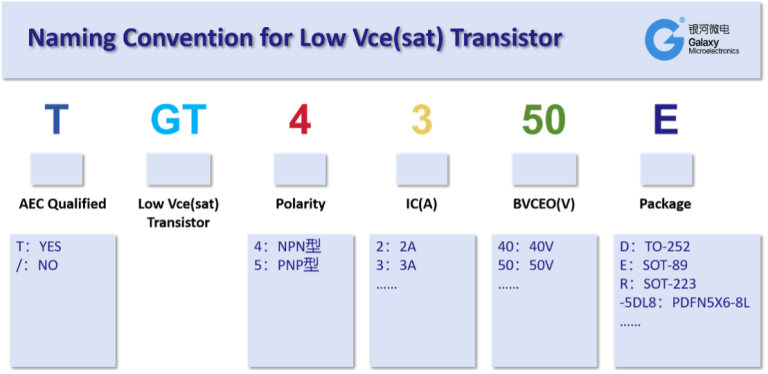

我们的产品型号遵循以下规则：
低饱和压降晶体管参数表
| Part Number | VCBO (V) | IC (A) | Package | Outline Drawing |
|---|---|---|---|---|
| GT4240 | 40 | 2 | SOT-23 |  |
| GT5240 | -40 | -2 | ||
| GT43100 | 100 | 3 | ||
| (T)GT5350 | -50 | -2 | ||
| (T)GT4350 | 50 | 2 | ||
| GT43100-3L | 100 | 3 | SOT-23-3L |  |
| (T)GT4350-3L | 50 | 2 | ||
| (T)GT5350-3L | -50 | -2 | ||
| (T)GT5360-3L | -60 | -2 | ||
| GT43100E | 100 | 3 | SOT-89 |  |
| (T)GT4350E | 50 | 3 | ||
| (T)GT5350E | -50 | -3 | ||
| GT4560E | 60 | 5 | ||
| GT5560E | -60 | -5 | ||
| (T)GT4350R | 50 | 3 | SOT-223 |  |
| (T)GT5350R | -50 | -3 | ||
| GT45100R | 100 | 5 | ||
| (T)GT5350D | -50 | -3 | TO-252 |  |
| (T)GT4360DF2 | 60 | 1 | DFN2020-6LC |  |
| (T)GT5360C-3DL8 | -60 | -1 | PDFN3*3-8LC |  |
| (T)GT5360-5DL8 | -60 | -3 | PDFN5*6-8L |  |
主推封装与应用建议
我们提供从传统通用封装到先进高性能封装的全系列选择，以满足不同设计需求。
紧凑型贴片封装
DFN2020 (2.0×2.0mm)：超小型，适用于可穿戴设备、高端便携产品。
PDFN3x3 (3.0×3.0mm)：小型化与散热兼顾，正逐步成为高密度DC-DC模块、快充电路等领域替代传统SOT封装的主流选择。
中型功率贴片封装
PDFN5x6-8L (4.9×5.75mm, 8引脚)：该封装采用先进的底部散热设计，提供比传统封装更低的热阻和更大的散热焊盘。非常适合需要处理3A-6A电流、且对PCB空间和温升有较高要求的应用，如紧凑型电机驱动器、高功率密度电源模块。
通用功率贴片封装
SOT-23/SOT-89 / SOT-223：通用性强，性价比高，供应链成熟，适用于多数对成本敏感的消费类及通用工业应用，并易于焊接与维修。
中高功率封装
TO-252 (DPAK) ：贴片式，散热好，广泛用于电源、电机驱动。
TO-220AB：插件式，便于加装散热器，用于功率要求更高的场合。
典型应用示例
1. 图腾柱驱动：降低驱动级损耗
在驱动功率MOSFET/IGBT的图腾柱电路中，低饱和压降晶体管能减少驱动路径的电压损失。这有助于为后级提供更充分的栅极驱动电压，并降低驱动管自身的发热，提升电路可靠性。
选型参考：GT4350R、GT5350R等。
图腾柱驱动电路
2. 电机/继电器驱动：适应电压波动
在电池供电等电压波动的系统中，低饱和压降确保在输入电压偏低时，仍能为功率管提供足够的驱动电压，避免其因驱动不足而发热，同时简化局部散热设计。
选型参考：GT4360-5DL8、GT5360-5DL8等。
电机驱动电路
3. 矩阵大灯调光：确保亮度一致
在多通道LED独立调光应用中，晶体管一致的极低压降，能有效减少各驱动通道间的差异，保障亮度均匀性与调光精度，并缓解高密度布局下的散热压力。
选型参考：TGT5360系列产品。

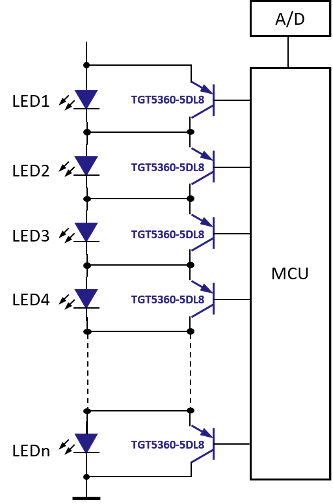

矩阵大灯内的调光晶体管
银河微电的低饱和压降晶体管基于成熟双极工艺优化，显著降低饱和压降，有效减少低压大电流应用中的功率损耗与温升，提升系统效率与可靠性。该系列通过车规级认证，可满足工业控制、汽车电子及消费类电源等领域的严苛需求。我们以可靠的产品性能与专业技术支持，助力客户应对设计挑战，优化电路表现。
