Clip工艺双面散热封装在低阻抗功率MOS上的应用与未来发展趋势
引言：当散热成为性能瓶颈
在功率半导体领域，一场静默的散热革命正在发生。当传统单面散热技术触达极限，当AI服务器功耗突破千瓦级，当电动汽车的电机控制器在狭小空间内承受数百安培冲击——双面散热Clip技术应运而生。这项被誉为“功率MOS散热终极方案“的创新，正在重新定义低阻抗器件的性能边界。
一、从“单面作战“到“双面夹击“：技术本质
1.1 传统封装的散热困境
传统PDFN5×6-8L封装仅通过底部PCB散热，热量传导路径单一。当电流超过200A时，结温快速攀升，导致：
l RDS(on)随温度升高40%，效率骤降
l 结–空气热阻RθJA普遍>30°C/W，散热瓶颈明显
l 功率循环寿命<10万次，可靠性受限
1.2 双面散热的架构革命

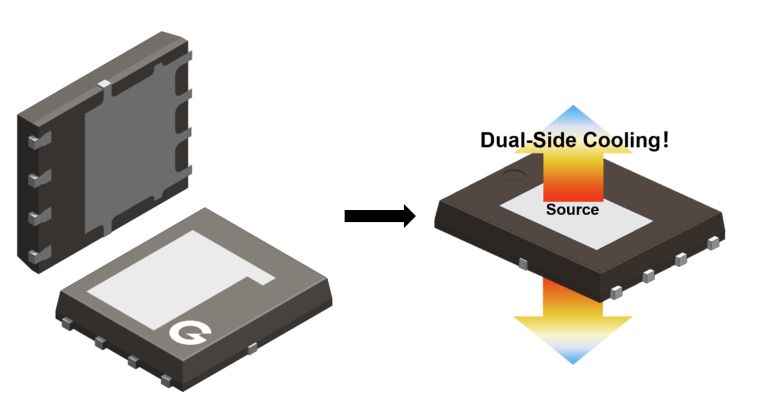

银河微电的PDFN5×6DSC（Dual-Side Cooling）封装通过三大创新实现双面散热：
① Clip铜片替代铝带：460um厚铜片直接焊接芯片顶部，成为主散热通道
② 顶部暴露金属焊盘：与底部漏极形成上下双热路径
③ 绝缘导热垫片：顶部通过绝缘片与散热器连接，电气隔离+高效导热
实测数据：TBLS009N04THSC的结壳热阻仅0.85°C/W，比传统单面散热降低20%，在100A大电流下产品温升可降低5-10°C。
二、性能碾压：双面散热的六大核心优势

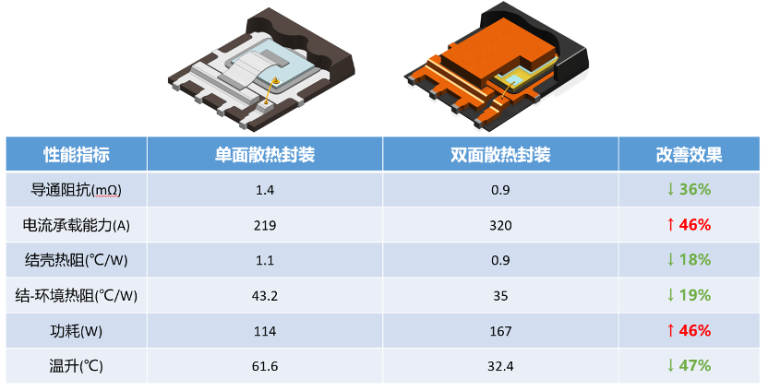

基于实测对比数据（TBLS009N04THSC vs 传统单面封装）：
2.1 极致散热能力
核心秘诀：热量同时从芯片上下表面传导，热流路径截面积翻倍。
案例：在24V BMS系统中，28颗TBLS009N04THSC并联工作。双面散热使系统最高温度从136°C降至125°C，MOSFET失效率大幅降低。
2.2 超低阻抗延续性
Clip技术本身将RDS(on)压至0.6mΩ(typ)，而优秀的散热能力确保其在高温下仍能保持低阻抗：
l 25°C时：0.6mΩ
l 175°C时：仅增至1.1mΩ（温升系数仅1.8倍，远低于铝带的2-3倍）
2.3 高可靠性设计
l 功率循环寿命：双面散热减小热机械应力，实测极限>50万次循环（传统<10万次）。
l 抗短路能力：28颗TBLS009N04THSC并联在2400A短路电流冲击下，300ms脉冲后结温仍控制在安全区间，而单面封装已失效。
三、应用场景：双面散热改变这些行业
3.1 电池管理系统（BMS）——核心战场
痛点：电动汽车BMS短路时需承受瞬间3000A+短路电流，温升高、可靠性要求严苛。
TBLS009N04THSC解决方案：
l 28-36颗并联做充放电保护
l 2400A过流测试：温升125°C（竞品136°C）
l 短路0.3s承受时间，比竞品长50%
l 顶部散热片直接连接电池箱体，省略额外散热器
客户验证：某头部车企BMS方案，采用双面散热后，MOSFET用量减少20%，系统成本反而降低15%。
3.2 AI服务器电源——功率密度革命
挑战：GPU供电模块电流密度>150A/in²，传统封装无法散热。
双面散热价值：
l 顶部散热器直连MOSFET，热阻降至原先一半
l 效率提升1.5%，每机架年节电上千度
3.3 电驱逆变器——高可靠保障
需求：汽车主驱需频繁启停，功率循环>30万次。
技术匹配：Clip+双面散热使焊点应力降低60%，功率循环寿命>50万次，全面满足AEC-Q101标准。
四、挑战与未来：技术演进路线图
4.1 当前挑战
l 成本压力：双面散热增加顶部散热工艺，成本比单面高15-20%。
l 设计复杂度：PCB需考虑上下双面的电气隔离与热设计，对工程师要求更高。
l 标准化缺失：顶部散热焊盘尺寸、绝缘耐压等级尚未统一。
4.2 银河微电的解决方案
l 工艺优化：Clip焊接良率提升至99.5%，降低制造成本
l 设计工具：提供完整的电性仿真及热仿真模型
l 客户支持：免费提供样品及技术支持，确保双面散热发挥最大效能
五、技术展望：散热永无止境
双面散热Clip技术不仅仅是封装改良，而是功率半导体设计理念的升维。它用双热路、低阻抗、高可靠性三大支柱，支撑起下一代电力电子系统。
银河微电的愿景：2026年底实现TBLS009N04THSC销量破百万，同步开发阻抗更低的 TBLS006N04THSC等系列产品，持续引领行业。
对于工程师而言，现在正是从单面到双面的切换窗口期——在BMS、服务器、电驱等高性能应用中，双面散热已不是可选项，而是工程必选。对于行业而言，随着标准化成熟和成本下降，双面散热将像倒装芯片一样，成为功率MOS的新常态。
双面已来，未来可期！
